General specifications |
Speaker type | 2-way, Bass-reflex | 2-way, Bass-reflex | 2-way, Bass-reflex | 2-way, Bass-reflex |
Frequency range (-10dB) | 51Hz - 20kHz | 51Hz - 20kHz | 62Hz - 20kHz | 62Hz - 20kHz |
Nominal coverage | H | 100° | 100° | 120° | 120° |
V | 100° | 100° | 120° | 120° |
Components | LF | 8" Cone | 8" Cone | 5.25" Cone | 5.25" Cone |
HF | 1" Soft dome | 1" Soft dome | 0.75" Soft dome | 0.75" Soft dome |
Crossover | 2.8kHz | 2.8kHz | 3kHz | 3kHz |
Power rating | NOISE | 90W | 90W | 75W | 75W |
PGM | 180W | 180W | 150W | 150W |
Nominal impedance | 8Ω | 8Ω | 8Ω | 8Ω |
Transformer taps | 100V | 60W (170Ω), 30W (330Ω), 15W (670Ω) | 60W (170Ω), 30W (330Ω), 15W (670Ω) | 30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ) | 30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ) |
70V | 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) | 60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω) | 30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ) | 30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ) |
SPL | Sensitivity (1W; 1m on axis) | 91dB SPL | 89dB SPL | 89dB SPL | 88dB SPL |
Peak (Calculated) | 117dB SPL | 115dB SPL | 114dB SPL | 113dB SPL |
I/O connectors | 1x Euroblock (4P) (Input: + / -, Loop Thru: + / -) | 1x Ceramic terminal block (3P) (input: +/-, Earth) | 1x Euroblock (4P) (Input: + / -, Loop Thru: + / -) | 1x Ceramic terminal block (3P) (input: +/-, Earth) |
Cabinet material | ABS | ABS | ABS | ABS |
Finish | VXS8:Black / VXS8W:White | VXS8-VA:Black / VXS8-VAW:White | VXS5:Black / VXS5W:White | VXS5-VA:Black / VXS5-VAW:White |
Dimensions | W | 278mm (10.9") | 278mm (10.9") | 176mm (6.9") | 176mm (6.9") |
H | 430mm (16.9") | 430mm (16.9") | 280mm (11.0") | 280mm (11.0") |
D | 239mm (9.4") | 239mm (9.4") | 163mm (6.4") | 163mm (6.4") |
Net weight | 8.2kg (18.1lbs) | 8.2kg (18.1lbs) | 3.6kg (7.9lbs) | 3.6kg (7.9lbs) |
Accessories | Wall / Ceiling mount bracket, Terminal cover | Wall / Ceiling mount bracket, Terminal cover | Wall / Ceiling mount bracket, Terminal cover | Wall / Ceiling mount bracket, Terminal cover |
Others | Packaged in pairs | Packaged in pairs | Packaged in pairs | Packaged in pairs |
Certificate | UL1480, NFPA70, CE, EAC, RoHS | CE, RoHS | UL1480, NFPA70, CE, EAC, RoHS | CE, RoHS |
일반 사양 |
Shape | Rectangular | Rectangular | Rectangular | Rectangular |
Waterproof | IP35 | IP35 | IP35 | IP35 |
일반 사양 |
EN54-24 compliance | - | Yes (DoP No. 0359-CPR-00406) | - | Yes (DoP No. 0359-CPR-00406) |

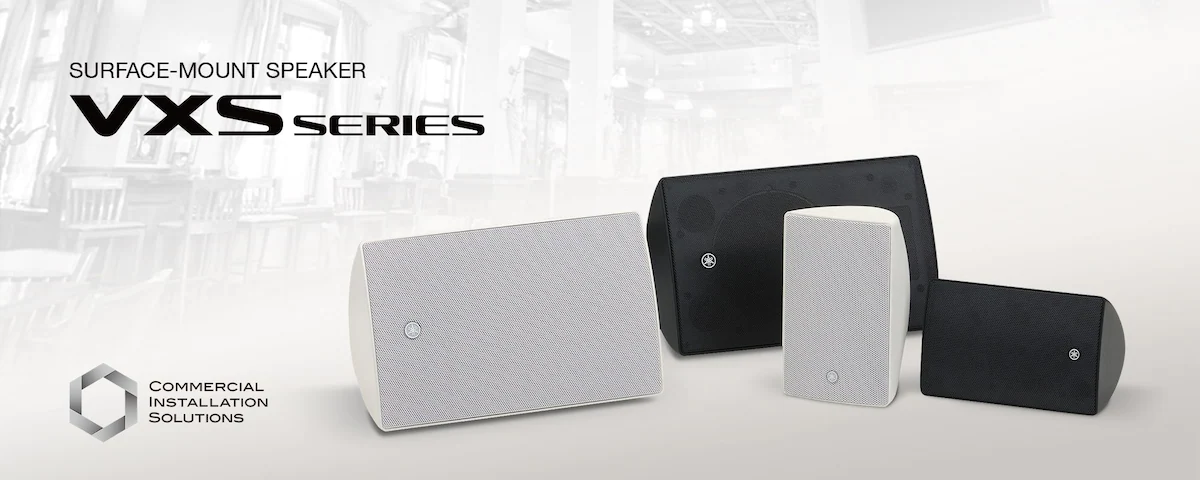

VXS8/ VXS8W
VXS8-VA / VXS8-VAW
VXS5 / VXS5W
VXS5-VA / VXS5-VAW
General specifications
Speaker type
2-way, Bass-reflex
2-way, Bass-reflex
2-way, Bass-reflex
2-way, Bass-reflex
Frequency range (-10dB)
51Hz - 20kHz
51Hz - 20kHz
62Hz - 20kHz
62Hz - 20kHz
Nominal coverage
H
100°
100°
120°
120°
V
100°
100°
120°
120°
Components
LF
8" Cone
8" Cone
5.25" Cone
5.25" Cone
HF
1" Soft dome
1" Soft dome
0.75" Soft dome
0.75" Soft dome
Crossover
2.8kHz
2.8kHz
3kHz
3kHz
Power rating
NOISE
90W
90W
75W
75W
PGM
180W
180W
150W
150W
Nominal impedance
8Ω
8Ω
8Ω
8Ω
Transformer taps
100V
60W (170Ω), 30W (330Ω), 15W (670Ω)
60W (170Ω), 30W (330Ω), 15W (670Ω)
30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ)
30W (330Ω), 15W (670Ω), 7.5W (1.3kΩ)
70V
60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω)
60W (83Ω), 30W (170Ω), 15W (330Ω), 7.5W (670Ω)
30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ)
30W (170Ω), 15W (330Ω), 7.5W (670Ω), 3.8W (1.3kΩ)
SPL
Sensitivity (1W; 1m on axis)
91dB SPL
89dB SPL
89dB SPL
88dB SPL
Peak (Calculated)
117dB SPL
115dB SPL
114dB SPL
113dB SPL
I/O connectors
1x Euroblock (4P) (Input: + / -, Loop Thru: + / -)
1x Ceramic terminal block (3P) (input: +/-, Earth)
1x Euroblock (4P) (Input: + / -, Loop Thru: + / -)
1x Ceramic terminal block (3P) (input: +/-, Earth)
Cabinet material
ABS
ABS
ABS
ABS
Finish
VXS8:Black / VXS8W:White
VXS8-VA:Black / VXS8-VAW:White
VXS5:Black / VXS5W:White
VXS5-VA:Black / VXS5-VAW:White
Dimensions
W
278mm (10.9")
278mm (10.9")
176mm (6.9")
176mm (6.9")
H
430mm (16.9")
430mm (16.9")
280mm (11.0")
280mm (11.0")
D
239mm (9.4")
239mm (9.4")
163mm (6.4")
163mm (6.4")
Net weight
8.2kg (18.1lbs)
8.2kg (18.1lbs)
3.6kg (7.9lbs)
3.6kg (7.9lbs)
Accessories
Wall / Ceiling mount bracket, Terminal cover
Wall / Ceiling mount bracket, Terminal cover
Wall / Ceiling mount bracket, Terminal cover
Wall / Ceiling mount bracket, Terminal cover
Others
Packaged in pairs
Packaged in pairs
Packaged in pairs
Packaged in pairs
Certificate
UL1480, NFPA70, CE, EAC, RoHS
CE, RoHS
UL1480, NFPA70, CE, EAC, RoHS
CE, RoHS
일반 사양
Shape
Rectangular
Rectangular
Rectangular
Rectangular
Waterproof
IP35
IP35
IP35
IP35
일반 사양
EN54-24 compliance
-
Yes (DoP No. 0359-CPR-00406)
-
Yes (DoP No. 0359-CPR-00406)
매뉴얼 참조
